導体固定バネ金具|ベリリウム銅薄板バネ・精密板金加工例

伸銅品における高性能薄板バネなどによく利用される薄板板金材料である C1720P(ばね用ベリリウム銅板)の薄板バネ加工・精密板金加工例として、ベリリウム銅のバネ性を生かして機械装置内の導体を位置決め固定するための押さえ金具として利用される導体固定バネ金具(ベリリウム銅薄板ばねホルダー)の製作実例をご案内しています。

製品情報、板金加工内容・部品加工データの詳細、設計・加工のポイントなどをご紹介していますので、お見積もり・ご注文の際の参考にしてください。


■ 導体固定バネ金具(ベリリウム銅薄板ばねホルダー)

■ 製品サンプル写真 (クリックで拡大)

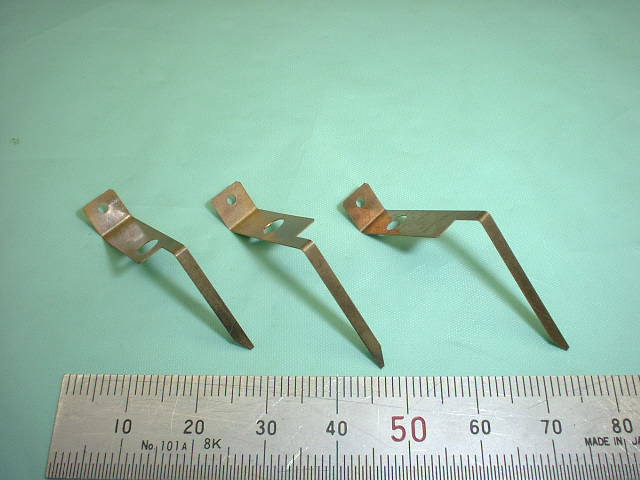

導体固定バネ金具(ベリリウム銅薄板ばねホルダー)3種類 ばね用ベリリウム銅板 C1720P t0.2|企業様向け精密板金加工部品写真 導体固定バネ金具(3種類:A、B、C)

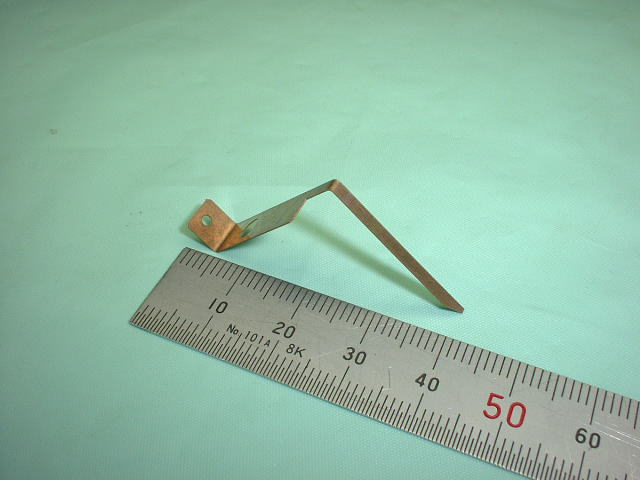

個別写真(A:最上部写真左のもの) 導体固定バネ金具A(最上部写真左のもの)

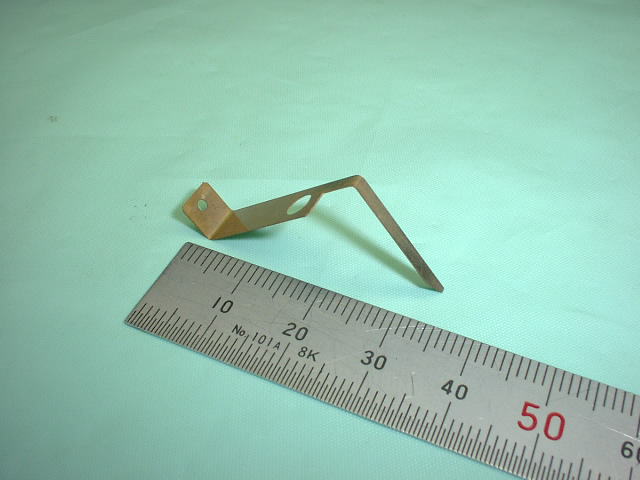

個別写真(B:最上部写真中央のもの) 導体固定バネ金具B(最上部写真中央のもの)

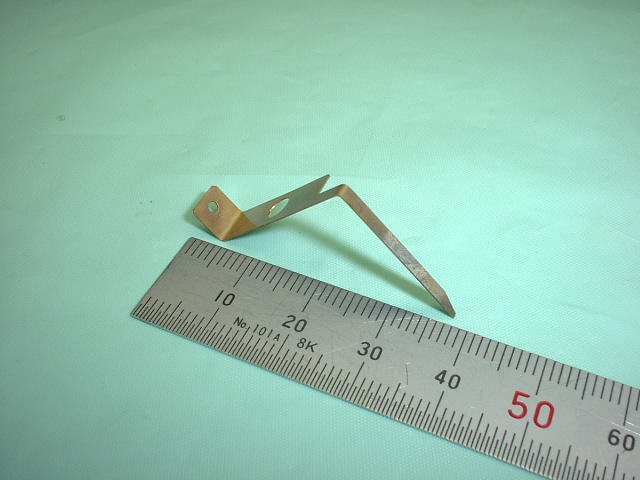

個別写真(C:最上部写真右のもの) 導体固定バネ金具C(最上部写真右のもの)

■ 製品情報・加工データ詳細

  • 加工カテゴリー : 精密板金加工・薄板バネ加工
  • 製品名称 : 導体固定バネ金具(仮称)
  • お客様 : 企業様向け
  • 製品用途 : 機械装置内部の導体を位置決め固定するための押さえ金具として利用(詳細用途は不明)
  • 設計者 : お客様
  • 加工用図面形式 : CAD作図によるFAX紙図面
  • 製品構成部品点数 : 3点
  • 組立方法 : −
  • 製品概略サイズ : 6mm(W)×25mm(L)×25mm(H)
  • 素材材質・材料 : ばね用ベリリウム銅板 C1720P(旧JIS記号:BeCuP2)
  • 板厚 : t0.2mm
  • 表面処理 : なし
  • 製作数量 : 導体固定バネ金具A、B 及び C 各10個
  • ブランク加工方法 : シャーリングカット(1)、ワイヤーカット(ワイヤー加工)(2)
  • 曲げ加工内容: プレスブレーキ曲げ(3)
  • 曲げ加工箇所数: 2箇所
  • 絞り加工 : なし
  • 穴加工方法 : プレス抜き(セットプレス(4)
  • 穴加工数 : 1-φ1.6、1-φ3.6
  • タップ加工数 : なし
  • 溶接箇所 : 溶接なし
  • 溶接後の表面処理 : −
  • 図面指示の特定寸法公差 : 幅寸法など ±0.05
  • 図面指示なき寸法公差 : 板金加工品の一般公差(JIS B 0408-B(5) 打抜き・曲げ・絞り)
  • 金型又は簡易ジグ製作の要否 : 不用
  • 加工難易度 : レベル3
  • 材料費価格(材料コスト) : レベル2
  • 加工賃価格(加工コスト) : レベル3
  • 表面処理価格(表面処理コスト) : −
  • トータル価格(トータルコスト) : レベル4
  • 納期 : レベル4(注文後営業日15日以上程度)
  • 評価(満足度) : レベル4

■ 注記(用語の説明)

注(1).シャーリングカット(シャーリング加工)
鋼板・板材を切断すること。切断の原理は、紙を切るハサミと同様。
以下のような機械で加工する。
シャーリング(右は足踏み式)
注(2).ワイヤーカット(ワイヤー加工)
工作物と電極との間の放電現象を利用して行う加工。
走行する金属製(主に真鍮製)のワイヤー電極を用いて電極・工作物間に短い周期で繰り返されるアーク放電によって被加工物表面の一部を除去する機械加工の方法。
ワイヤー加工は、被加工物が電気を通す材質(導体)でなければ加工できないという特徴がある。精度の高い加工が可能なため金型を製作するために広く用いられる。ワイヤー加工を行う工作機械をワイヤ放電加工機という(参考写真以下)。
ワイヤ放電加工機(実物写真&概略図)
注(3).ブレスブレーキ曲げ(ベンダー加工)
鋼板・板材を曲げ加工すること。一般にV型のダイに乗せた板材をプレス加圧し、塑性変形させて任意の角度に曲げる。板金加工品の完成度は、曲げ加工の精度に拠るところが大きく、板金の基本的かつ重要な加工工程の一つ。以下のような機械で曲げ加工する。
ブレスブレーキ(ベンダー・ベンディングマシン)
注(4).セットプレス
鋼板・板材に穴などのパンチング加工を行う機械。
セットプレス
注(5).JIS B 0408-B
金属プレス加工品(金属板を打抜き・曲げ・絞りによってプレス加工したもの)の普通寸法公差(特に図面に指示のない寸法の公差、一般公差)は、JIS B 0408(金属プレス加工品の普通寸法公差)に規定される等級”B級”によるという意味。各等級の普通寸法許容差は以下。
JIS B 0408(金属プレス加工品の普通寸法公差)の打抜き・曲げ及び絞りによってプレス加工したものの普通寸法公差(一般公差)

■ 導体固定バネ金具の加工図面、設計・加工のポイントなど

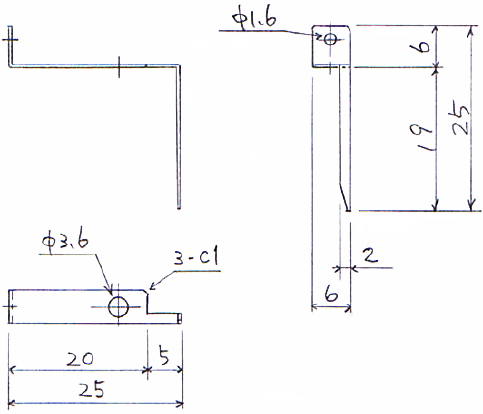

■ 導体固定バネ金具(ベリリウム銅薄板ばねホルダー)の概略図面

この導体固定バネ金具の概略形状を表す図面は以下の図面になります。
(実際の製作用図面ではなく、寸法などの詳細を省き説明用に書いた概略図面になります。)

導体固定バネ金具(ベリリウム銅薄板ばねホルダー) ばね用ベリリウム銅板 C1720P t0.2の概略図面
【導体固定バネ金具(ベリリウム銅薄板ばねホルダー) C1720P t0.2の概略図面】


■ 設計・加工のポイント

この導体固定バネ金具(ベリリウム銅薄板ばねホルダー)は、まずワイヤ放電加工機にセットする掴み代を考慮した適当な矩形サイズをシャーリング加工によりカットするとともに穴加工を行い、その後ワイヤーカットにより展開形状を精度良くカットすることによりブランク(曲げ加工前の展開形状)を製作しています。

曲げ加工においては、板厚がt0.2と薄板であり、また幅が太いところでも6mm、細い部分では2mmしかないため、特に幅2mmの部分の曲げ加工においては、曲げ加工時の突き当てが不安定であり、曲げ線との直角出しに注意を払う必要があります。
