板金加工eye について

『板金加工eye』は、薄板精密板金加工の長井技研における多種多様な金属部品の製作実績を展示している精密板金・金属加工・試作のオンラインショップです。
充実の製品実例から当社で対応できる精密板金加工を是非あなたの目でお確かめください。

お望みの精密板金・金属加工部品を試作一個からでも作ります。
まずはお見積から。お気軽にお問い合わせください。個人様もOKです。

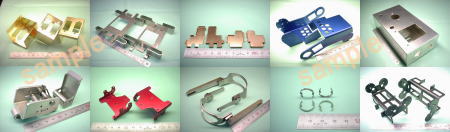

精密板金加工実績の一例

■ 板金加工eye の活用方法

板金加工eyeが展示する製品サンプルデータを確認

見積依頼 ⇒ ⇒ 当社からご回答

注文する ⇒ 製作開始 ⇒ 製品お届け ⇒ お支払い

■ 材質別の精密板金・薄板板金製作実例データ

鋼板：SPCC（みがき材）、SECC・SGCC等の亜鉛めっき鋼板板厚t0.3～t3.2

いわゆる鉄板の類で、板金材料としても最もポピュラー且つ安価な材料。
中でもミガキ材とも言われる冷間圧延鋼板SPCCは一般的な板金材料として広く用いられ、腐食や外観の向上のために塗装やメッキなどの表面処理を施して使用するのが一般的。

ステンレス板：SUS304-2B（冷間圧延ステンレス鋼鋼板）板厚t0.3～t3.0

ステンレス鋼板には多くの鋼種があるが、板厚ｔ3.0程度までの薄板精密板金に使われる材料は、特殊用途を除き、ほとんどがSUS304-2Bと言われる冷間圧延ステンレス鋼鋼板。
『2B』は表面仕上げの種類で、熱処理や酸洗又はこれに準じる処理を施して適当な光沢を得る程度に冷間圧延仕上げした鋼板。他に、BA、HL（ヘアライン）、#400研磨処理などを施したステンレス板もよく用いられる。

SUSバネ材：SUS304-CSP、SUS301-CSP等（ステンレスばね鋼）板厚t0.01～t2.0

SUS304CSPやSUS301CSPに代表され、主に板バネ・薄板ばね製品、エッチング材などに用いられるばね用ステンレス鋼帯・ステンレス箔。
バネ性や硬さが求められる精密部品などに広く用いられ、1/2H、3/4H、H、EHなどの硬さのグレードがあり、用途により使い分けられる。スプリングバックが強いため、曲げ加工の難易度が高い。

アルミ板：A5052P等（アルミニウム合金板）板厚t0.2～t3.0

アルミ板（アルミニウム合金板）は、軽い、加工性・成形性・耐食性・外観が良好、比強度が大きいなど、優れた特性の合金種類を多くもち、広く利用される材料。
中でも、曲げ加工や溶接を必要とする一般的な精密板金・板金加工に使われるアルミ板は、通常、A5052Pが用いられる。アルミ板の板金製品は、材料硬度や外観性の向上などを目的に、表面にアルマイト処理を施す場合も多い。

銅板：C1100P（タフピッチ銅）、C1020P（無酸素銅）等板厚t0.1～t3.0

銅板（純銅板）には、タフピッチ銅や無酸素銅、りん脱酸銅などがあるが、タフピッチ銅（C1100P）が板金材料としては最も一般に用いられる。
銅板は、電気伝導率及び熱伝導率が非常に高く、電気機器部品などに広く利用される。伸延性・圧延性があり、曲げ・絞り性が良好なので、板金材料としても適している。また、めっき性・はんだ付性も良好である。

真鍮板：C2801P（黄銅板）板厚t0.03～t3.0

真鍮（真ちゅう）は、黄銅ともいい、銅（Cu）と亜鉛（Zn）の銅合金の一種で、通常、板金材料の板材としては C2801P が用いられる。C2680Rなど、厚さｔ0.03程度からの箔もある。
C2801Pは、強度が高く展延性があり、抜き・曲げ性も良好。メッキ性や素材そのものの外観も美しいので工業部品だけでなくネームプレートなどにも使われる。

りん青銅板：C5191P、ばね用りん青銅板：C5210P 板厚t0.1～t2.0

リン青銅、バネ用リン青銅とも、展延性・耐疲労性・耐食性がよい銅合金の一種であり、いずれも精密板金材料としてばね材に適している。
特に高性能のばね性を要する部品には、ばね用りん青銅を用いるのがよい。SUSバネ材と同様、バネ性や硬さが要求される薄板ばね材として電子・電気機器用ばね、スイッチ、リードフレーム、コネクタなどに利用される。

ばね用ベリリウム銅板：C1700P、C1720P 板厚t0.08～t1.0

C1700P、C1720Pとも高性能の薄板バネ材として、薄板精密板金加工に用いられる銅合金の一種。
同じく薄板ばね材として利用されるりん青銅やバネ用りん青銅よりも更に高性能のバネ性や硬さが必要とされる薄板バネとして電子・電気機器用バネなどに利用されるが、スプリングバックが強く硬い板金材料なので曲げ成形は難易度が高い。
