ショートアダプタ|C5191P リン青銅板(金めっき処理) 板金加工サンプル

伸銅品の薄板ばねなどによく利用される板金材料である C5191P(りん青銅板)の精密板金加工サンプルとして、金めっき処理を施した小物の曲げ加工部品の製作実例をご案内しています。

製品情報、板金加工内容・部品加工データの詳細、設計・加工のポイントなどをご紹介していますので、お見積もり・ご注文の際の参考にしてください。


■ ショートアダプタ(金めっき)

■ 製品サンプル写真

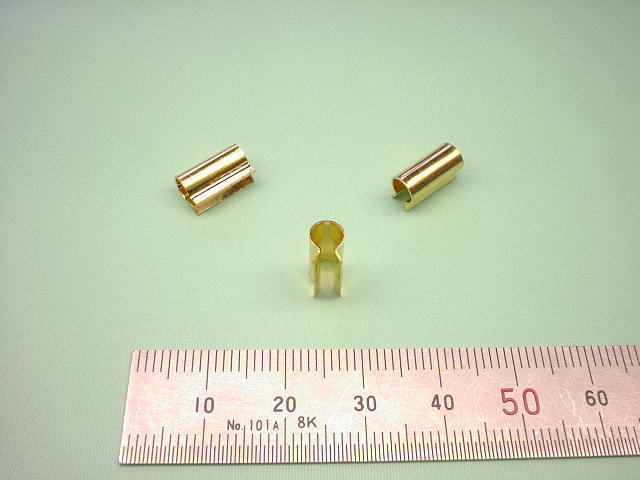

ショートアダプタ りん青銅板 C5191P t0.3 金めっき処理|企業様向け精密板金加工部品写真
(クリックで拡大)

■ 製品情報・加工データ詳細

  • 加工カテゴリー : 精密板金加工
  • 製品名称 : ショートアダプタ
  • お客様 : 企業様向け
  • 製品用途 : 詳細用途は不明
  • 設計者 : お客様
  • 加工用図面形式 : CAD作図によるFAX紙図面
  • 製品構成部品点数 : 1点
  • 組立方法 : −
  • 製品概略サイズ : 4.6mm(W)×10mm(L)×6.3mm(H)
  • 素材材質・材料 : りん青銅板 C5191P(旧JIS記号:PBP2)/比重(密度)8.89
  • 板厚 : t0.3mm
  • 表面処理 : 金めっき
  • 製作数量 : 10個
  • ブランク加工方法 : シャーリングカット(1)
  • 曲げ加工内容: プレスブレーキ曲げ(2)(3箇所以上)
  • 絞り加工 : なし
  • 穴加工方法 : −
  • 穴加工数 : なし
  • タップ加工数 : なし
  • 溶接箇所 : 溶接なし
  • 溶接後の表面処理 : −
  • 図面指示の特定寸法公差 : 特定箇所の寸法公差指示なし
  • 図面指示なき寸法公差 : 板金加工品の一般公差(JIS B 0408-B(3) 打抜き・曲げ・絞り)
  • 金型又は簡易ジグ製作の要否 : 簡易金型(ジグ)作成
  • 加工難易度 : レベル3
  • 材料費価格(材料コスト) : レベル2
  • 加工賃価格(加工コスト) : レベル3
  • 表面処理価格(表面処理コスト) : レベル4
  • トータル価格(トータルコスト) : レベル4
  • 納期 : レベル4(注文後営業日15日以上程度)
  • 評価(満足度) : レベル3

■ 注記(用語の説明)

注(1).シャーリングカット(シャーリング加工)
鋼板・板材を切断すること。切断の原理は、紙を切るハサミと同様。
以下のような機械で加工する。
シャーリング(右は足踏み式)
注(2).ブレスブレーキ曲げ(ベンダー加工)
鋼板・板材を曲げ加工すること。一般にV型のダイに乗せた板材をプレス加圧し、塑性変形させて任意の角度に曲げる。板金加工品の完成度は、曲げ加工の精度に拠るところが大きく、板金の基本的かつ重要な加工工程の一つ。以下のような機械で曲げ加工する。
ブレスブレーキ(ベンダー・ベンディングマシン)
注(3).JIS B 0408-B
金属プレス加工品(金属板を打抜き・曲げ・絞りによってプレス加工したもの)の普通寸法公差(特に図面に指示のない寸法の公差、一般公差)は、JIS B 0408(金属プレス加工品の普通寸法公差)に規定される等級”B級”によるという意味。各等級の普通寸法許容差は以下。
JIS B 0408(金属プレス加工品の普通寸法公差)の打抜き・曲げ及び絞りによってプレス加工したものの普通寸法公差(一般公差)

■ 加工図面、設計・加工のポイントなど

■ 金めっきとは(金めっき処理とは)

金は安定な金属であり、美しい外観を持っていることから、金めっきは、各種の装飾品や照明器具、時計など外観をきれいに見せるための処理として古くからよく利用される装飾めっきの一種です。
金めっきは接触抵抗が低いので、各種電子部品接点などにも広く利用されています。
金めっきは非常に美しい外観ですが、耐久性はにはあまり強くなく、長期間外気においておくと変色する場合があるので、表面にクリア塗装などして変色を防止する場合もあります。
電池の接点等、電子部品接点などの機能めっきとして使う場合は、硬質金めっきが一般に用いられます。硬質金めっきは金めっきよりも厚くつき、均一電着性に優れている事が特色です。
金めっきは、素材として用いる金が高いので一般的にコスト高であり、また、コストは金相場に左右されます。


■ 設計・加工のポイント

このショートアダプタは、穴加工などは何もないので、加工のポイントとしては曲げ加工がすべてです。 非常に小さいものであり、カール状の曲げ加工も必要になるので、少量試作の場合は簡易金型(ジグ)を製作して対応します。

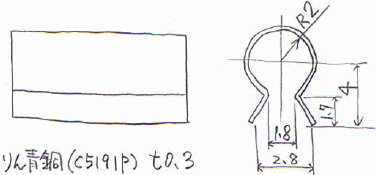

ショートアダプタ(金めっき) りん青銅板 C5191P t0.3の図面・寸法
