真鍮製光源受け試作|C2801P 真鍮加工サンプル

真鍮板(黄銅板)の一般的な板金材料である C2801P の精密板金加工サンプルとして、試作用機械装置内部品として利用される真鍮製光源受け試作品の製作実例をご案内しています。

製品情報、板金加工内容・部品加工データの詳細、設計・加工のポイントなどをご紹介していますので、お見積もり・ご注文の際の参考にしてください。


■ 真鍮製光源受け試作

■ 製品サンプル写真

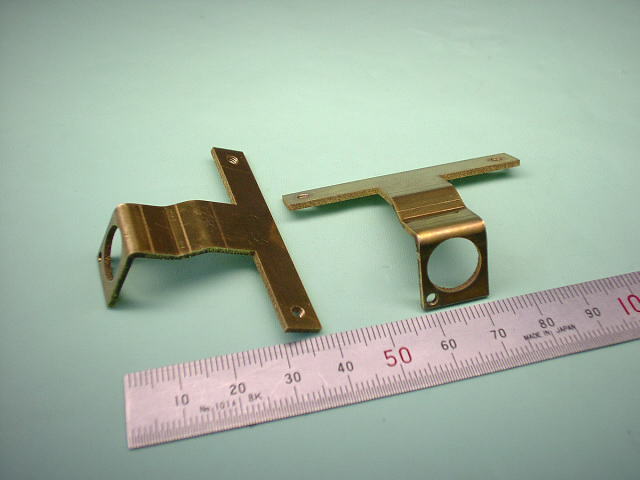

真鍮製光源受け試作 真ちゅう板 C2801P t1.5|企業様向け精密板金加工部品写真 真鍮製光源受け C2801P t1.5
(クリックで拡大)

■ 製品情報・加工データ詳細

  • 加工カテゴリー : 精密板金加工・試作加工
  • 製品名称 : 機械装置試作用 真鍮製光源受け試作
  • お客様 : 企業様向け
  • 製品用途 : ●●機械装置内である光源を受けるための試作部品として利用。
  • 設計者 : お客様
  • 加工用図面形式 : CAD作図によるDXFファイル形式図面
  • 製品構成部品点数 : 1点
  • 組立方法 : −
  • 製品概略サイズ : 33mm(W)×54mm(L)×19mm(H)
  • 素材材質・材料 : 真鍮板 C2801P(黄銅板3種板 旧JIS記号:BSP3)/比重(密度)8.43
  • 板厚 : t1.5mm
  • 表面処理 : なし
  • 製作数量 : 2個
  • ブランク加工方法 : レーザー加工(レーザーカット)(1)
  • 曲げ加工内容: プレスブレーキ曲げ(2)
  • 曲げ加工箇所数: 3箇所
  • 絞り加工 : なし
  • 穴加工方法 : レーザー加工(レーザーカット)(1)
  • 穴加工数 : 1-φ11穴
  • タップ加工数 : 1-M2.6タップ、2-M2.3タップ
  • 溶接箇所 : 溶接なし
  • 溶接後の表面処理 : −
  • 図面指示の特定寸法公差 : 特定箇所の寸法公差指示なし
  • 図面指示なき寸法公差 : 板金加工品の一般公差(JIS B 0408-B(3) 打抜き・曲げ・絞り)
  • 金型又は簡易ジグ製作の要否 : 不用
  • 加工難易度 : レベル2
  • 材料費価格(材料コスト) : レベル2
  • 加工賃価格(加工コスト) : レベル3
  • 表面処理価格(表面処理コスト) : −
  • トータル価格(トータルコスト) : レベル3
  • 納期 : レベル2(注文後営業日8日以上程度)
  • 評価(満足度) : レベル3

■ 注記(用語の説明)

注(1).レーザー加工(レーザーカット)
レンズを使用して被加工物に一点集中させたレーザー光線が熱エネルギーに変換されて得られる高密度のエネルギーを利用して板材などの加工物の加熱・溶融・蒸発・除去を行う加工方法。レーザ加工を行う加工機械をレーザー加工機という(参考写真以下)。
レーザー加工機
注(2).ブレスブレーキ曲げ(ベンダー加工)
鋼板・板材を曲げ加工すること。一般にV型のダイに乗せた板材をプレス加圧し、塑性変形させて任意の角度に曲げる。板金加工品の完成度は、曲げ加工の精度に拠るところが大きく、板金の基本的かつ重要な加工工程の一つ。以下のような機械で曲げ加工する。
ブレスブレーキ(ベンダー・ベンディングマシン)
注(3).JIS B 0408-B
金属プレス加工品(金属板を打抜き・曲げ・絞りによってプレス加工したもの)の普通寸法公差(特に図面に指示のない寸法の公差、一般公差)は、JIS B 0408(金属プレス加工品の普通寸法公差)に規定される等級”B級”によるという意味。各等級の普通寸法許容差は以下。
JIS B 0408(金属プレス加工品の普通寸法公差)の打抜き・曲げ及び絞りによってプレス加工したものの普通寸法公差(一般公差)

■ 真鍮製光源受け加工図面、設計・加工のポイントなど

■ 真ちゅう製(C2801P t1.5)光源受けの加工用図面

この真ちゅう製光源受け試作品の加工用図面は以下の図面になります。
(実際の製作用図面ではなく、説明用に書いた概略図面になります。)

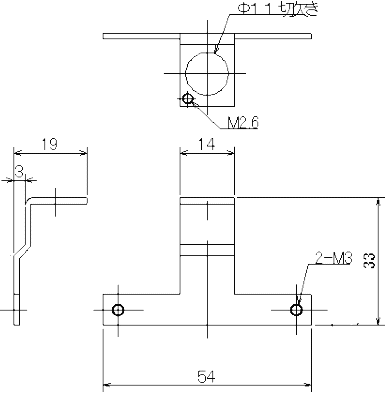

真鍮製光源受け試作(真鍮板 C2801P t1.5)の概略図面
【真鍮製(C2801P t1.5)光源受け試作品の概略図面】

■ 設計・加工のポイント

この真ちゅう製光源受け試作は、部品形状としてはそれほど難しいものでもありませんので、加工のポイントとしては、曲げ加工になります。
光源受け中心部の幅14mmの曲げ形状は、板厚t1.5に対して曲げ高さが3mmであり、低い高さでの曲げとなり、かつ45°程度の角度のついた形状の曲げ加工(135度程度の鈍角の曲げ加工)がポイントとなります。
