ライナープレート｜C2801P 真鍮板板金加工サンプル

真鍮板の一般的な板金材料である C2801P の精密板金加工サンプルとして、機械装置用部品として利用されるライナープレートの製作実例をご案内しています。

製品情報、板金加工内容・部品加工データの詳細、設計・加工のポイントなどをご紹介していますので、お見積もり・ご注文の際の参考にしてください。

■ ライナープレート真鍮製

■ 製品サンプル写真

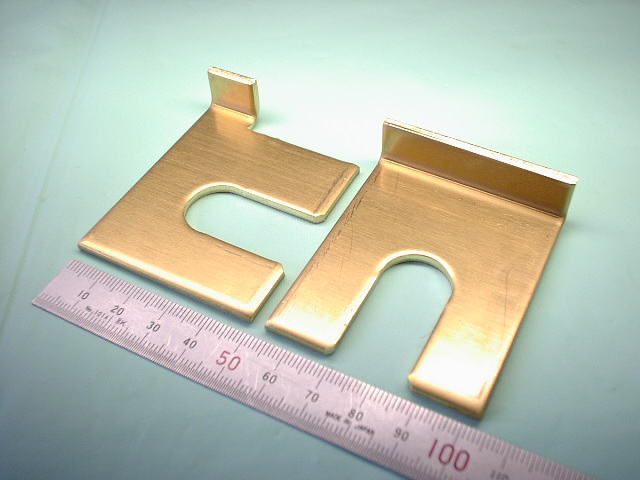

ライナープレート下部（写真左）／ライナープレート上部（右）
（クリックで拡大）

■ 製品情報・加工データ詳細

加工カテゴリー：精密板金加工
製品名称：機械装置用真鍮製ライナープレート（上部・下部）
お客様：企業様向け
製品用途： ●●機械装置内でライナー部品として使用
設計者：お客様

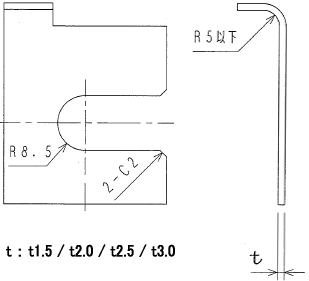

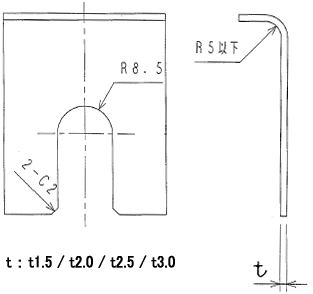

加工用図面形式： CAD作図によるFAX紙図面
製品構成部品点数： 2点（真鍮製ライナープレート上部／真鍮製ライナープレート下部）
組立方法：－
製品概略サイズ： 50mm（W）×61.5～63mm（L）×10mm（H）
素材材質・材料：真鍮板 C2801P（黄銅板3種板旧JIS記号：BSP3）／比重（密度）8.43
板厚： t1.5/t2.0/t2.5/t3.0mm（写真サンプルはいずれもt3.0）
表面処理：なし
製作数量： 16個（ライナープレート上部・下部ともそれぞれ板厚4種類で各2個ずつ）
ブランク加工方法：シャーリングカット^（1）
曲げ加工内容：プレスブレーキ曲げ^（2）
曲げ加工箇所数： 2種類とも各1箇所
絞り加工：なし
穴加工方法：プレス抜き（セットプレス^（3）、ケトバシ^（4））
穴加工数： φ17×33.5長丸切り欠き
タップ加工数：－
溶接箇所：溶接なし
溶接後の表面処理：－
図面指示の特定寸法公差：特定箇所の寸法公差指示なし
図面指示なき寸法公差：板金加工品の一般公差（JIS B 0408-B^（5）打抜き・曲げ・絞り）
金型又は簡易ジグ製作の要否：不用
加工難易度：
材料費価格（材料コスト）：
加工賃価格（加工コスト）：
表面処理価格（表面処理コスト）：－
トータル価格（トータルコスト）：
納期：（注文後営業日8日以上程度）
評価（満足度）：

■ 注記（用語の説明）

注（1）．シャーリングカット（シャーリング加工）: 鋼板・板材を切断すること。切断の原理は、紙を切るハサミと同様。
以下のような機械で加工する。
注（2）．ブレスブレーキ曲げ（ベンダー加工）: 鋼板・板材を曲げ加工すること。一般にV型のダイに乗せた板材をプレス加圧し、塑性変形させて任意の角度に曲げる。板金加工品の完成度は、曲げ加工の精度に拠るところが大きく、板金の基本的かつ重要な加工工程の一つ。以下のような機械で曲げ加工する。
注（3）．セットプレス: 鋼板・板材に穴などのパンチング加工を行う機械。
注（4）．ケトバシ（足踏みプレス・フートプレス）: 完全手動のプレス機械。足で蹴飛ばすことを動力とする。ごく少量試作板金等には重宝する。
注（5）．JIS B 0408-B: 金属プレス加工品（金属板を打抜き・曲げ・絞りによってプレス加工したもの）の普通寸法公差（特に図面に指示のない寸法の公差、一般公差）は、JIS B 0408（金属プレス加工品の普通寸法公差）に規定される等級”B級”によるという意味。各等級の普通寸法許容差は以下。
