真鍮製センサードグ|C2801P 真ちゅう板 板金加工サンプル

真ちゅう板の一般的な板金材料である C2801P の精密板金加工サンプルとして、機械装置用部品として利用される真鍮製センサードグの少量試作実例をご案内しています。

製品情報、板金加工内容・部品加工データの詳細、設計・加工のポイントなどをご紹介していますので、お見積もり・ご注文の際の参考にしてください。


■ 真鍮製センサードグ

■ 製品サンプル写真

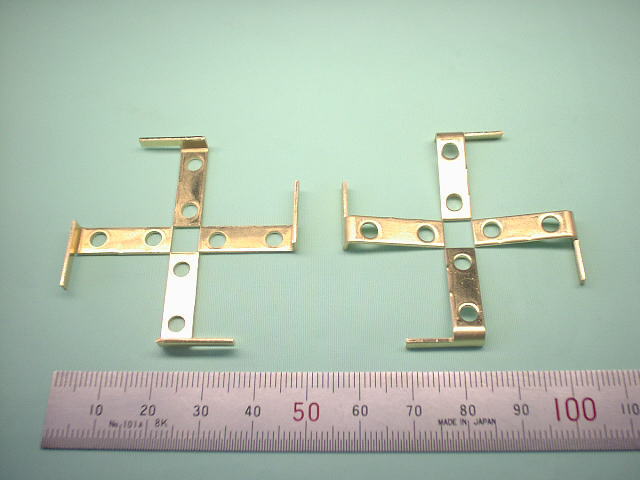

真鍮製センサードグ 真ちゅう板 C2801P t1.0|企業様向け精密板金加工部品写真 真鍮製センサードグ(少量試作で対応)
(クリックで拡大)

■ 製品情報・加工データ詳細

  • 加工カテゴリー : 精密板金加工
  • 製品名称 : 機械装置用真鍮製センサードグ
  • お客様 : 企業様向け
  • 製品用途 : ●●機械装置内でセンサードグ部品として使用
  • 設計者 : お客様
  • 加工用図面形式 : CAD作図によるFAX紙図面
  • 製品構成部品点数 : 1点
  • 組立方法 : −
  • 製品概略サイズ : 15mm(W)×21mm(L)×4.5mm(H)
  • 素材材質・材料 : 真ちゅう板 C2801P(黄銅板3種板 旧JIS記号:BSP3)/比重(密度)8.43
  • 板厚 : t1.0mm
  • 表面処理 : なし
  • 製作数量 : 4個
  • ブランク加工方法 : シャーリングカット(1)
  • 曲げ加工内容: プレスブレーキ曲げ(2)
  • 曲げ加工箇所数: 1箇所
  • 絞り加工 : なし
  • 穴加工方法 : プレス抜き(ケトバシ(3)
  • 穴加工数 : 2-φ3.5穴
  • タップ加工数 : −
  • 溶接箇所 : 溶接なし
  • 溶接後の表面処理 : −
  • 図面指示の特定寸法公差 : 特定箇所の寸法公差指示なし
  • 図面指示なき寸法公差 : 板金加工品の一般公差(JIS B 0408-B(4) 打抜き・曲げ・絞り)
  • 金型又は簡易ジグ製作の要否 : 不用
  • 加工難易度 : レベル1
  • 材料費価格(材料コスト) : レベル2
  • 加工賃価格(加工コスト) : レベル2
  • 表面処理価格(表面処理コスト) : −
  • トータル価格(トータルコスト) : レベル2
  • 納期 : レベル1(注文後営業日5日以上程度)
  • 評価(満足度) : レベル3

■ 注記(用語の説明)

注(1).シャーリングカット(シャーリング加工)
鋼板・板材を切断すること。切断の原理は、紙を切るハサミと同様。
以下のような機械で加工する。
シャーリング(右は足踏み式)
注(2).ブレスブレーキ曲げ(ベンダー加工)
鋼板・板材を曲げ加工すること。一般にV型のダイに乗せた板材をプレス加圧し、塑性変形させて任意の角度に曲げる。板金加工品の完成度は、曲げ加工の精度に拠るところが大きく、板金の基本的かつ重要な加工工程の一つ。以下のような機械で曲げ加工する。
ブレスブレーキ(ベンダー・ベンディングマシン)
注(3).ケトバシ(足踏みプレス・フートプレス)
完全手動のプレス機械。足で蹴飛ばすことを動力とする。ごく少量試作板金等には重宝する。
ケトバシ(足踏みプレス・フートプレス)
注(4).JIS B 0408-B
金属プレス加工品(金属板を打抜き・曲げ・絞りによってプレス加工したもの)の普通寸法公差(特に図面に指示のない寸法の公差、一般公差)は、JIS B 0408(金属プレス加工品の普通寸法公差)に規定される等級”B級”によるという意味。各等級の普通寸法許容差は以下。
JIS B 0408(金属プレス加工品の普通寸法公差)の打抜き・曲げ及び絞りによってプレス加工したものの普通寸法公差(一般公差)

■ 真鍮製センサードグの加工図面、設計・加工のポイントなど

■ 真鍮製センサードグの概略図面

この真鍮製センサードグの概略形状を表す図面は以下の図面になります。
(実際の製作用図面ではなく、寸法などの詳細を省き説明用に書いた概略図面になります。)

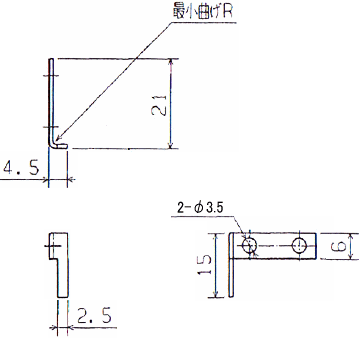

真鍮製センサードグ(真ちゅう板 C2801P t1.0)の概略図面
【真鍮製センサードグ C2801P t1.0 の概略図面】


■ 設計・加工のポイント

この真鍮製センサードグは、加工形状としては比較的単純ですが、サイズが小さく、製作数量も試作で4個のみと少量の真鍮製部品になります。
加工においては、データ作成などが必要となるレーザー加工機などの半自動的なマシンは一切使用せず、ブランク加工には足踏みシャーリングやケトバシ(足踏みプレス)などの手動板金機械を用いた手作り加工により製作しています。
このような小物で少量の試作加工では、独自のノウハウを生かした手作り加工を行うことでスピーディーかつ低コストの試作対応が可能です。
