異形シックネスゲージ(隙間ゲージ)|QSK-5 焼入れリボン鋼 薄板バネ加工例

SK材に焼入れを施した焼入鋼帯(焼入れリボン鋼)の精密板金加工・薄板バネ加工サンプルとして、先端が階段形状になっている特殊用途の異形シックネスゲージ(スキマゲージ)の製作実例をご案内しています。

製品情報、板金加工内容・部品加工データの詳細、設計・加工のポイントなどをご紹介していますので、お見積もり・ご注文の際の参考にしてください。


■ 異形シックネスゲージ(隙間ゲージ)-焼入れリボン鋼

■ 製品サンプル写真

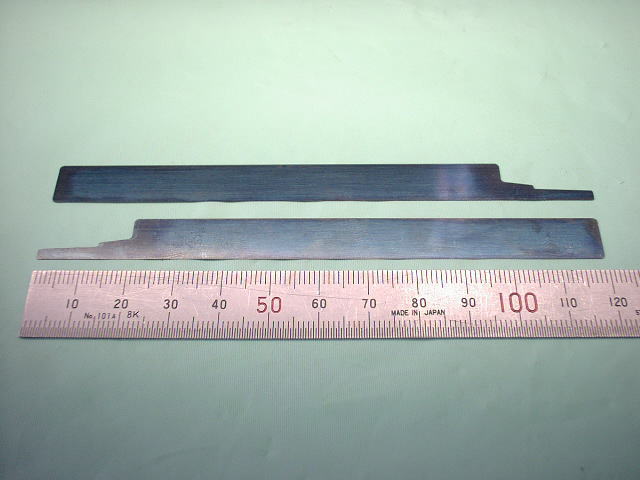

異形シックネスゲージ(隙間ゲージ) 焼入れリボン鋼帯 QSK-5 t0.1|企業様向け精密板金加工部品写真 異形シックネスゲージ(スキマゲージ)-焼入れリボン鋼
(クリックで拡大)

■ 製品情報・加工データ詳細

  • 加工カテゴリー : 精密板金加工・薄板バネ加工
  • 製品名称 : 焼入れリボン鋼(焼入鋼帯)製異形シックネスゲージ(隙間ゲージ)(仮称)
  • お客様 : 企業様向け
  • 製品用途 : 特殊用途の隙間を測定するシックネスゲージ(スキマゲージ)として使用
  • 設計者 : お客様
  • 加工用図面形式 : CAD作図によるDXFファイル形式CAD図面
  • 製品構成部品点数 : 1点
  • 組立方法 : −
  • 製品概略サイズ : 10mm(W)×120mm(L)×0.1mm(H)
  • 素材材質・材料 : 焼入れリボン鋼帯(焼入鋼帯) QSK5/比重(密度)7.85
  • 板厚 : t0.1mm
  • 表面処理 : なし(素材の状態でブルーテンパー処理済み)
  • 製作数量 : 100個
  • ブランク加工方法 : シャーリングカット(1)、ワイヤーカット(ワイヤー加工)(2)
  • 曲げ加工内容: −
  • 曲げ加工箇所数: なし
  • 絞り加工 : なし
  • 穴加工方法 : −
  • 穴加工数 : なし
  • タップ加工数 : なし
  • 溶接箇所 : 溶接なし
  • 溶接後の表面処理 : −
  • 図面指示の特定寸法公差 : 特定箇所の寸法公差指示なし
  • 図面指示なき寸法公差 : 板金加工品の一般公差(JIS B 0408-B(3) 打抜き・曲げ・絞り)
  • 金型又は簡易ジグ製作の要否 : 不用
  • 加工難易度 : レベル2
  • 材料費価格(材料コスト) : レベル3
  • 加工賃価格(加工コスト) : レベル3
  • 表面処理価格(表面処理コスト) : −
  • トータル価格(トータルコスト) : レベル3
  • 納期 : レベル3(注文後営業日10日以上程度)
  • 評価(満足度) : レベル3

■ 注記(用語の説明)

注(1).シャーリングカット(シャーリング加工)
鋼板・板材を切断すること。切断の原理は、紙を切るハサミと同様。
以下のような機械で加工する。
シャーリング(右は足踏み式)
注(2).ワイヤーカット(ワイヤー加工)
工作物と電極との間の放電現象を利用して行う加工。
走行する金属製(主に真鍮製)のワイヤー電極を用いて電極・工作物間に短い周期で繰り返されるアーク放電によって被加工物表面の一部を除去する機械加工の方法。
ワイヤー加工は、被加工物が電気を通す材質(導体)でなければ加工できないという特徴がある。精度の高い加工が可能なため金型を製作するために広く用いられる。ワイヤー加工を行う工作機械をワイヤ放電加工機という(参考写真以下)。
ワイヤ放電加工機(実物写真&概略図)
注(3).JIS B 0408-B
金属プレス加工品(金属板を打抜き・曲げ・絞りによってプレス加工したもの)の普通寸法公差(特に図面に指示のない寸法の公差、一般公差)は、JIS B 0408(金属プレス加工品の普通寸法公差)に規定される等級”B級”によるという意味。各等級の普通寸法許容差は以下。
JIS B 0408(金属プレス加工品の普通寸法公差)の打抜き・曲げ及び絞りによってプレス加工したものの普通寸法公差(一般公差)

■ 異形シックネスゲージ(隙間ゲージ)の加工図面、設計・加工のポイントなど

■ 異形シックネスゲージ(スキマゲージ)の概略図面

異形シックネスゲージ(隙間ゲージ)の概略形状を表す図面は以下の図面になります。
(実際の製作用図面ではなく、寸法などの詳細を省き説明用に書いた概略図面になります。)

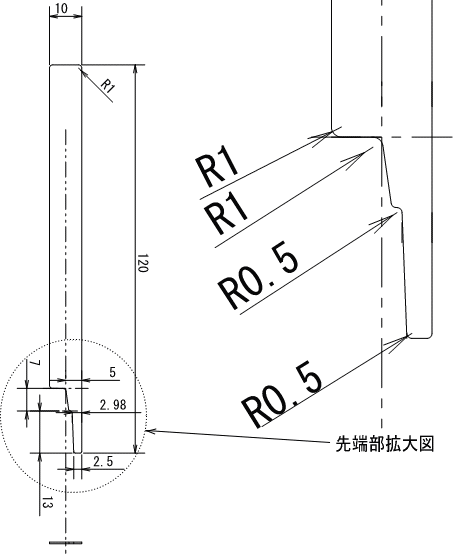

異形シックネスゲージ(隙間ゲージ) 焼入れリボン鋼帯(焼入鋼帯) QSK-5 t0.1の概略図面
【異形シックネスゲージ(すきまゲージ) 焼入れリボン鋼 QSK-5 t0.1の概略図面】


■ 設計・加工のポイント

この異形シックネスゲージ(すきまゲージ)は、ある特殊な装置の隙間(すきま)0.1mmを確認・測定するために、先端部分が3段階の階段状になっています。

ブランク形状にそれほど高い精度が求められる製品ではありませんが、バリや薄板の撓み(たわみ)・歪(ひずみ)・反りなどはその用途上避けたい製品であるため、ワイヤーカット加工によりブランク形状の加工を行っています。

なお、焼入れリボン鋼にワイヤ放電加工機によるワイヤーカットを行う場合は、放電作用による電解腐食・スケールなどが原因で、一般に素材の表面が変色します。(写真のようにブルーテンパーの青光りが剥げてしまうような状態になります。)
