配管支持金具・金物 試作品｜ステンレス板 板金加工サンプル
SUS304-2Bなどのステンレス板の板金加工サンプルとして、配管・パイプの固定・サポートが簡単にできるような配管支持金具・金物（パイプサポート・固定金具）の試作品の製作実例をご案内しています。
製品情報、板金加工内容・部品加工データの詳細、設計・加工のポイントなどをご紹介していますので、お見積もり・ご注文の際の参考にしてください。
■ 配管支持金具・金物（パイプサポート・固定金具）

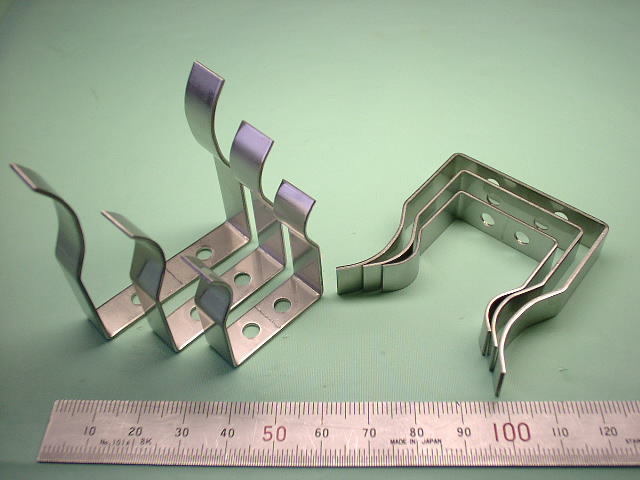

■ 製品サンプル写真
（クリックで拡大）
■ 製品情報・加工データ詳細
- 加工カテゴリー ： 板金加工、試作
- 製品名称 ： 装置配管用 配管支持金具・金物（パイプサポート・固定金具）
- お客様 ： 企業様向け
- 製品用途 ： 配管の固定金具・支持金物として利用（パイプの取り付け・取外しが容易）
- 設計者 ： 原案はお客様、詳細ご提案は板金加工eye
- 加工用図面形式 ： 手書きフリーハンド図面
- 製品構成部品点数 ： 3点（32A、25A、20A配管支持用）
- 組立方法 ： −
- 製品概略サイズ（32A用） ： 45.1mm（W）×52.6mm（L）×10mm（H）
- 製品概略サイズ（25A用） ： 36mm（W）×42mm（L）×10mm（H）
- 製品概略サイズ（20A用） ： 29.2mm（W）×33.6mm（L）×10mm（H）
- 素材材質・材料 ： ステンレス鋼板 SUS304-2B
- 板厚 ： t1.2mm（32A配管支持用）、ｔ1.0（25A、20A配管支持用）
- 表面処理 ： なし
- 製作数量 ： 各10個
- ブランク加工方法 ： シャーリングカット（1）
- 曲げ加工内容： プレスブレーキ曲げ（2）（2箇所×2P）
- 曲げ加工箇所数： 各4箇所
- 絞り加工 ： なし
- 穴加工方法 ： プレス抜き（セットプレス（3））
- 穴加工数 ： 2-φ4穴（32A、25A、20A配管支持用それぞれ）
- タップ加工数 ： なし
- 溶接箇所 ： なし
- 溶接後の表面処理 ： −
- 図面指示の特定寸法公差 ： 特定箇所の寸法公差指示なし
- 図面指示なき寸法公差 ： 板金加工品の一般公差（JIS B 0408-B（4） 打抜き・曲げ・絞り）
- 金型又は簡易ジグ製作の要否 ： 不用
- 加工難易度 ：
- 材料費価格（材料コスト） ：
- 加工賃価格（加工コスト） ：
- 表面処理価格（表面処理コスト） ： −
- トータル価格（トータルコスト） ：
- 納期 ： （注文後営業日12日以上程度）
- 評価（満足度） ：
■ 注記（用語の説明）
- 注（1）．シャーリングカット（シャーリング加工）
- 鋼板・板材を切断すること。切断の原理は、紙を切るハサミと同様。
以下のような機械で加工する。
- 注（2）．ブレスブレーキ曲げ（ベンダー加工）
- 鋼板・板材を曲げ加工すること。一般にV型のダイに乗せた板材をプレス加圧し、塑性変形させて任意の角度に曲げる。板金加工品の完成度は、曲げ加工の精度に拠るところが大きく、板金の基本的かつ重要な加工工程の一つ。以下のような機械で曲げ加工する。
- 注（3）．セットプレス
- 鋼板・板材に穴などのパンチング加工を行う機械。
- 注（4）．JIS B 0408-B
- 金属プレス加工品（金属板を打抜き・曲げ・絞りによってプレス加工したもの）の普通寸法公差（特に図面に指示のない寸法の公差、一般公差）は、JIS B 0408（金属プレス加工品の普通寸法公差）に規定される等級”B級”によるという意味。各等級の普通寸法許容差は以下。
■ 部品構成、設計・加工のポイントなど
■ 配管支持金具・金物の加工図面、設計・加工のポイント
配管支持金具・金物（パイプサポート・固定金具）の試作加工用の図面は以下になります。
32A配管支持用、25A配管支持用及び20A配管支持用の3種類があります。
配管支持金具・金物の曲げ内側の寸法を、32A・25A及び20Aそれぞれの配管サイズの寸法に合せることで、そのサイズ専用の配管支持金具・金物になります。
配管の取り付けは、この配管支持金具の口先から押し込んでやるだけでよく、また取外しの際は、配管を配管支持金具の口先の方に引っ張るだけで外れるように考慮されています。
なお、配管サイズの呼び径として、32A、25A及び20Aは、A呼称になりますが、B呼称で言うと、それぞれ、1・1/4B、1B 及び 3/4B となります。
- 32A（A呼称）＝1・1/4B（B呼称） ： 配管外径＝42.7mm（JIS配管）、42.2mm（ANSI配管）
- 25A（A呼称）＝1B（B呼称） ： 配管外径＝34.0mm（JIS配管）、33.4mm（ANSI配管）
- 20A（A呼称）＝3/4B（B呼称） ： 配管外径＝27.2mm（JIS配管）、26.7mm（ANSI配管）

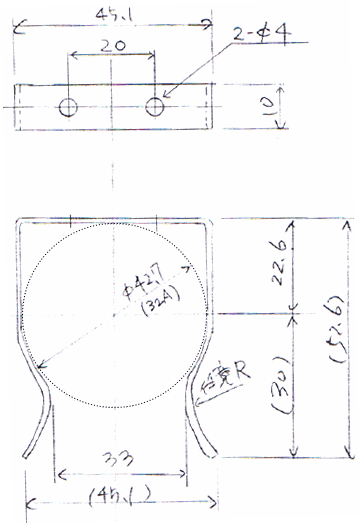

【32A用 配管支持金具・金物（ステンレス SUS304-2B t1.2） 試作品加工図面】

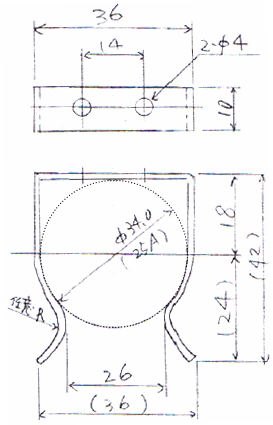

【25A用 配管支持金具・金物（ステンレス SUS304-2B t1.0） 試作品加工図面】

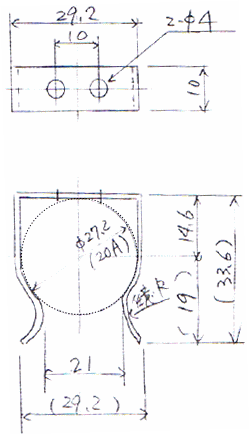

【20A用 配管支持金具・金物（ステンレス SUS304-2B t1.0） 試作品加工図面】
