ばねガイドレール|QSK-5 焼入れリボン鋼帯 薄板ばね加工例

SK材に焼入れを施した焼入鋼帯(焼入れリボン鋼)の精密板金加工・薄板バネ加工サンプルとして、細幅・長尺の薄板金属加工品(ばねガイドレール)の製作実例をご案内しています。

製品情報、板金加工内容・部品加工データの詳細、設計・加工のポイントなどをご紹介していますので、お見積もり・ご注文の際の参考にしてください。


■ ばねガイドレール-リボン鋼帯

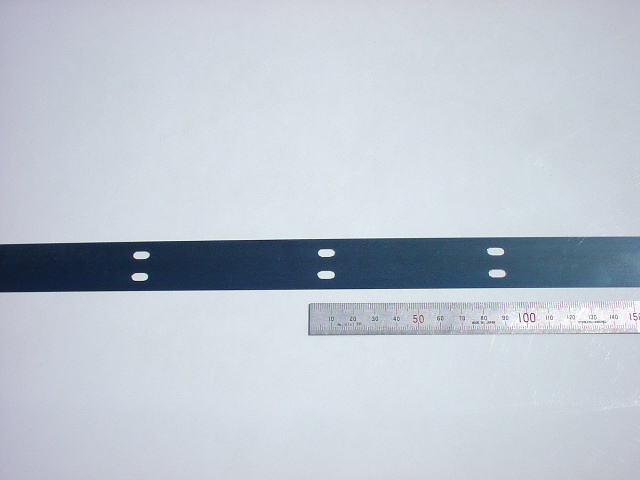

■ 製品サンプル写真
ばねガイドレール 焼入れリボン鋼帯 QSK-5 t0.3|企業様向け精密板金加工部品写真 薄板金属加工例|ばねガイドレール-リボン鋼
(クリックで拡大)

■ 製品情報・加工データ詳細

  • 加工カテゴリー : 精密板金加工・薄板ばね加工
  • 製品名称 : 焼入れリボン鋼(焼入れ鋼帯)製ばねガイドレール(仮称)
  • お客様 : 企業様向け
  • 製品用途 : ●●をガイドするための薄板ばねガイドレールとして使用(詳細用途は不明)
  • 設計者 : お客様
  • 加工用図面形式 : CAD作図によるFAX紙図面
  • 製品構成部品点数 : 1点
  • 組立方法 : −
  • 製品概略サイズ : 25mm(W)×1210mm(L)×0.3mm(H)
  • 素材材質・材料 : 焼入れリボン鋼帯(焼入鋼帯) QSK5/比重(密度)7.85
  • 板厚 : t0.3mm
  • 表面処理 : なし(素材の状態でブルーテンパー処理済み)
  • 製作数量 : 2個
  • ブランク加工方法 : シャーリングカット(1)
  • 曲げ加工内容: −
  • 曲げ加工箇所数: なし
  • 絞り加工 : なし
  • 穴加工方法 : プレス抜き(セットプレス(2)
  • 穴加工数 : 20-φ3.5×6長丸穴
  • タップ加工数 : なし
  • 溶接箇所 : 溶接なし
  • 溶接後の表面処理 : −
  • 図面指示の特定寸法公差 : 特定箇所の寸法公差指示なし
  • 図面指示なき寸法公差 : 板金加工品の一般公差(JIS B 0408-B(3) 打抜き・曲げ・絞り)
  • 金型又は簡易ジグ製作の要否 : 不用
  • 加工難易度 : レベル2
  • 材料費価格(材料コスト) : レベル3
  • 加工賃価格(加工コスト) : レベル3
  • 表面処理価格(表面処理コスト) : −
  • トータル価格(トータルコスト) : レベル3
  • 納期 : レベル3(注文後営業日10日以上程度)
  • 評価(満足度) : レベル4

■ 注記(用語の説明)

注(1).シャーリングカット(シャーリング加工)
鋼板・板材を切断すること。切断の原理は、紙を切るハサミと同様。
以下のような機械で加工する。
シャーリング(右は足踏み式)
注(2).セットプレス
鋼板・板材に穴などのパンチング加工を行う機械。
セットプレス
注(3).JIS B 0408-B
金属プレス加工品(金属板を打抜き・曲げ・絞りによってプレス加工したもの)の普通寸法公差(特に図面に指示のない寸法の公差、一般公差)は、JIS B 0408(金属プレス加工品の普通寸法公差)に規定される等級”B級”によるという意味。各等級の普通寸法許容差は以下。
JIS B 0408(金属プレス加工品の普通寸法公差)の打抜き・曲げ及び絞りによってプレス加工したものの普通寸法公差(一般公差)

■ ばねガイドレール(リボン鋼帯)の加工図面、設計・加工のポイントなど

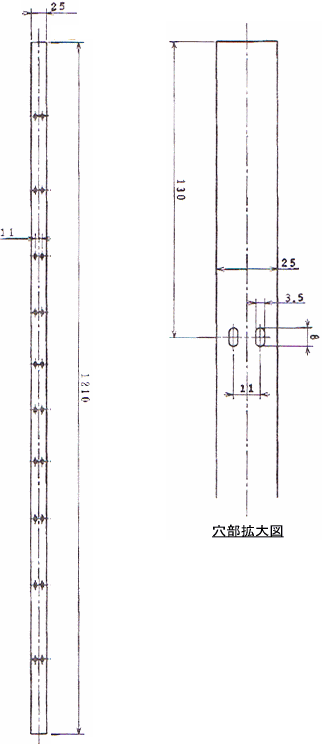

■ ばねガイドレール(リボン鋼帯)の概略図面

ばねガイドレール(リボン鋼帯)の概略形状を表す図面は以下の図面になります。
(実際の製作用図面ではなく、寸法などの詳細を省き説明用に書いた概略図面になります。)

ばねガイドレール 焼入れリボン鋼帯(焼入鋼帯) QSK-5 t0.3の概略図面
【ばねガイドレール-リボン鋼帯 QSK-5 t0.3の概略図面】


■ 設計・加工のポイント

ばねガイドレール(リボン鋼帯)の外形の加工は、幅(25mm)については加工せず、長さ(1210mm)のみカットしています。
つまり、厚さt0.3×幅25mmの焼入れリボン鋼(焼入鋼帯)を加工素材として用いることにより、長さのみ、必要長さにカットして加工し、その後、必要な穴加工(φ3.5×6長丸穴を20箇所)をプレス抜きにて加工しています。

なお、厚さ(板厚)t0.3 の焼入れリボン鋼(焼入鋼帯)には、幅5mmから102mmまでの素材が市中品として一般に入手することができます。
(以下の表参照)
pdfファイル 厚さ t0.2〜t0.3 焼入れリボン鋼(SK焼入鋼帯)の定尺サイズ表:QSK5(SK-5)
